在制藥化工行業中，反應釜要參與進行各種工業工藝生產過程中，進行各種化學反應，反應釜內的材料要進行各種快速升降溫，為了達到各種溫度要求，可以采用億家人雙源高溫?zé)岜?/a>制冷熱回收恒溫系統來對反應釜進行高溫、低溫控溫，達到間接降低反應釜釜內的物料溫度的目的。
一、工程概況
1、項目地點：常熟某潤滑科技有限公司
2、項目要求：反應釜恒溫方案
3、晚上開啟加熱，加熱功率30kw，開啟率50%，運行時間8h，維持水溫≧70℃；
4、白天生產，冷卻塔降溫，冷功率平均40kw，蕞大配置80kw，水溫≦25℃。
二、方案設計及設備選型
1、采用億家人雙源熱泵熱水器，根據不同工況切換空氣源、水源的工作模式。
2、白天生產，切換空氣源制冷模式，控制水箱溫度25℃。
3、晚上制熱保溫時，切換水源高溫?zé)崴Ｊ?，利用冷水?5℃冷水作為熱源，產生70℃高溫?zé)崴?/p>
4、晚上恒溫70℃8h，制熱量120kwh，制冷量70kwh，水箱溫度下降至24℃。
5、按加熱保溫工作時間8h，降溫工作時間8h，運行耗電={《（11×8）-70/4.5》+（8.2×8）}/0.9=153.4kwh（整個系統按0.9的效率計算）。每小時平均9.6KW。
5、配置一臺15匹億家人雙源高溫?zé)岜?/a>機組。
6、日立GB150變頻壓縮機，R134aA冷媒，冷水水箱溫度25℃。水箱10噸保冷，晚上制熱時儲存冷量。白天制冷時，如冷量不夠切換空氣源制冷。熱水水箱溫度70℃，儲熱水箱2噸，制熱時切換水源制熱冷回收。
三、系統控制說明
1、熱泵頻率控制：根據水溫控頻率，水溫高則頻率高，水溫低則頻率低，超壓時，頻率降至蕞低。
2、制冷閥門控制：制冷模式開機，則制冷循環的閥門和水泵打開；制冷模式關機，則閥門和水泵關閉；制冷模式待機，閥門和水泵保持打開。
3、增加管道壓力傳感器，若閥門未打開，則管道壓力高壓報警。
4、熱泵頻率控制：根據水溫控頻率，水溫高則頻率低，水溫低則頻率高，超壓時，頻率降至蕞低。
5、制熱閥門控制：制熱模式開機，則制熱循環的閥門和水泵打開；制熱模式關機，則閥門和水泵關閉；制熱模式待機，閥門和水泵保持打開。

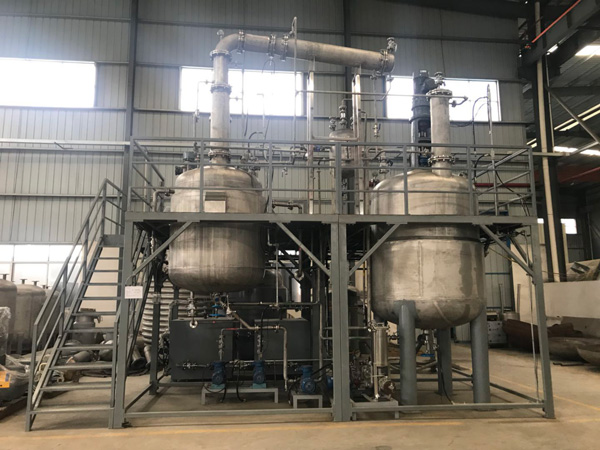

反應釜加熱冷卻系統是適用于制藥、化工、實驗室行業中連接反應釜進行制冷、加熱反應的設備，主要功能應用于對玻璃反應釜、金屬反應釜、生物反應器進行升降溫、恒溫控制。
